WRET-02裸露式E型热电偶
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
裸露式E型热电偶简介
上海自动化仪表三厂生产的WRET-02裸露式E型热电偶，直接使用于0～400℃范围内各种不需要保护套管场合的温度测量。热电偶带有软性延长导线，可以自由弯曲，外形尺寸较小，也可与二次仪表配套显示，具有热响应时间快，结构简单，价格便宜，使用方便等特点，适用于分析仪器设备等温度测量。
WRET-02裸露式E型热电偶主要技术参数
◆测量范围：0-400℃
◆分度号：E分度
◆精度等级：Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-铜镍
◆热响应时间：（T0.5<3S）在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆压紧材料：不锈钢304
◆热电偶置入深度：10mm（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999
热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
热电偶安装图片

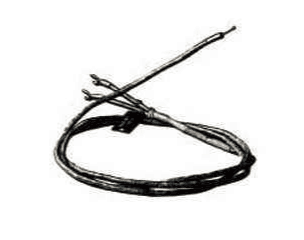

◆WRET-02裸露式E型热电偶（补偿导线式）
