WRP拱顶热电偶
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
拱顶热电偶简介：
拱顶热电偶是为了适应高炉拱顶温度的检测，而进行设计制造的新型热电偶。上海自动化仪表三厂生产的WRP拱顶热电偶(固定法兰带防水接线盒)保护管选用进口SiC再结晶材料，能够满足高炉测温的特殊要求，在结构上有密封、耐振动，可以垂直安装和快速装卸的法兰结构。
WRP拱顶热电偶(固定法兰带防水接线盒)主要技术参数
◆测量范围：0-1300℃
◆分度号： S分度
◆公称压力：0.3MPa
◆名义长度：L*l=1400*1250或1750*1600mm（长度根据用户需要）
◆精度等级：Ⅰ级（±1.5℃或±0.0025｜t｜）
◆热电偶类别：铂铑10-铂
◆保护管材质：SiC
◆热响应时间：接壳式T0.5小于360S（在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用T0.5表示）。
◆绝缘电阻：在环境温度为20±15℃相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于1000MΩ.m试验电压为直流500V。
热电偶工作原理
由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端或冷端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。

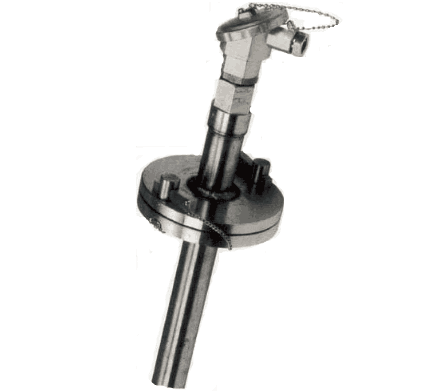

热电偶安装图片
◆WRP拱顶热电偶(固定法兰带防水接线盒)（法兰外径90 中心距65）
