热电偶补偿导线作用
时间：2021-09-06 点击次数：
热电偶与补偿导线
在使用热电偶测温时，要求热电偶的参考端温度必须保持恒定。由于热电偶一般做得比较短，尤其是贵金属材料制成的热电偶更短。这样，热电偶参比端离被测对象很近，使参考端温度较高且波动很大。所以，应该用较长的热电偶，把参考端延长到温度比较稳定的地方。这种办法对于价格便宜的热电偶还比较可行，对于贵金属则很不经济，同时不便于敷设热电偶线。考虑到热电偶参考端所处温度常在100℃以下，补偿导线在此温度范围内，具有与热电偶相同的温度-热电势关系，可以起到延长热电偶的作用，且价格便宜，宜于敷设。所以，在使用热电偶时要连接补偿导线
|
1、什么是补偿导线
所所谓补偿导线，是指用于连接热电偶与温度显示仪表之间的导线。在使用温度范围（0℃到+60℃）内具有与热电偶几乎相同的热电动势，因此它主要用于延长热电偶。
2、为何延长热电偶必须使用补偿导线？

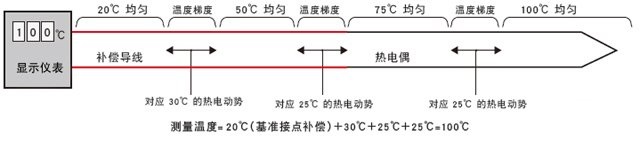

出于对下图所示的温度梯度考虑。
由于感温部位存在温度梯度，补偿导线上也会产生与该温度差相当的热电动势。热电偶显示仪表计算产生的热电动势的合计值，并显示为温度。

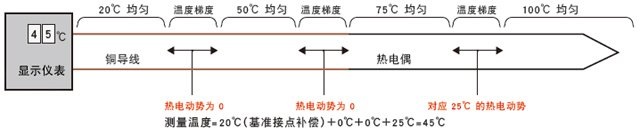

如果按上图所示不使用补偿导线而使用铜导线，那么即使存在温度梯度的部分也不会产生热电动势。由此导致温度的测量结果产生误差。
3、热电偶与补偿导线的连接
连接部位不存在温度梯度时，使用普通接线板连接热电偶与补偿导线不会有任何问题。
假使连接部位产生温度差异，则无法进行正确测量。此时，应使用与所用热电偶具有相同热电动势的专用连接器。
4、热电偶的最大延长
热电偶本身延长至1km以上也可以使用。但是，测量器上一般都规定了可配线的最大输入信号电阻值和“输入信号电阻”。需要注意的是，如果热电偶的总电阻值超出该值，则无法实现正确测量。
|
