WZP-634/上海自动化仪表三厂/固定螺纹锥形套管式

固定螺纹锥形套管式热电阻简介：
       套管式热电偶热电阻作为温度测量仪表可与显示仪表配套实现温度的显示和控制，上海自动化仪表三厂生产的WZP-634固定螺纹锥形套管式热电阻可以直接测量和控制生产过程中-200-500℃范围的气体，液体和蒸汽的温度，不仅可用于发电厂管道的温度测量，同时也可用于其它工业部门生产过程中的温度测量。

WZP-634固定螺纹锥形套管式热电阻主要技术参数
◆测量范围：-200~500℃
◆分度号：Pt100
◆精度等级：A级 ±（0.15℃+0.002｜t｜），B级 ±（0.30℃+0.005｜t｜）
◆保护管直径：Φ28转Φ16
◆保护管材质：不锈钢304，321，316，其它材质须注明
◆热电阻接线：三线制接线，四线制接线。
◆保护管插深：50mm，1100mm，150mm，200mm，250mm，300mm，350mm，400mm等
◆热响应时间：T0.5≤120S(在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)。
◆热阻阻公称压力：≤10MPa（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热阻阻标称流速：≤9m/s
◆热电阻最小置入深度：l=50mm或应不小于其保护管外径的5倍（特殊产品例外）。
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997标准。

套管式热电阻结构原理
铂热电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出二组相同电阻信号供使用，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合。

套管式热电阻型号举例：
WZP-634表示分度号为Pt100的固定螺纹带防水接线盒锥形套管式热电阻
WZP2-634表示分度号为Pt100的固定螺纹带防水接线盒双支锥形套管式热电阻

套管式热电阻安装图片

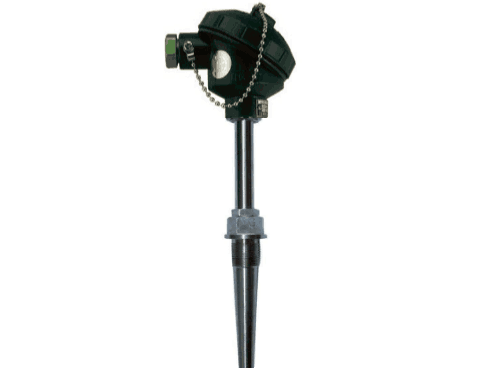

◆WZP-634固定螺纹锥形套管式热电阻(ZG1"或1"NPT)
