WZP-203S引进型不锈钢铂电阻元件
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
引进型不锈钢铂电阻元件简介：
WZP-203S系列元件是上海自动化仪表三厂引进美国Rosemount公司的生产技术，把当代世界上先进生产工艺、优良的测试手段和自己多年的制造经验融为一体，为我国开创了一代新型的铂热电阻产品，并且，使我厂拥有大批量稳定的生产能力，铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构，感温元件可以做得相当小，因此，可制成各种微型温度传感器探头。
铂热电阻元件配上金属保护管和安装固定装置（如各种螺纹接头，法兰盘等），就构成装配式铂热电阻，由于系列产品具有结构小，使用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、国防工业、科、农业以及机械行业提供新一代优质产品。
WZP-203S引进型不锈钢铂电阻元件元件主要技术参数
◆测量范围：-50~200℃
◆分度号：Pt100
◆精度等级：B级 ±（0.30℃+0.005｜t｜）

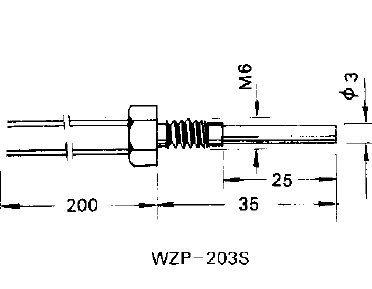

◆保护管直径：Φ3（特殊外径请注明）
◆保护管材质：不锈钢套管
◆热电阻接线：二线制接线，三线制接线
◆热响应时间：T0.5≤5S(在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)。
◆热电阻置入深度：L=35mm
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997及JB/T8623-1997标准。
热电阻元件工作原理
铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-50～200℃范围内的温度。其优点是：电气性能稳定，温度和电阻关系近于线性精度高，并可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行精确的温度测量和控制。
