WZPM-201B固定螺纹压簧式端面热电阻
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
压簧式端面热电阻简介：
压簧式端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更准确和迅速地反映被测端面的实际温度，上海自动化仪表三厂生产的压簧式端面热电阻适用于测量轴瓦或其他机件的端面温度。
WZPM-201B固定螺纹压簧式端面热电阻主要技术参数
◆测量范围：-100~150℃
◆分度号：Pt100
◆精度等级：B级 ±（0.30℃+0.005｜t｜）
◆保护管直径：Φ8.7（特殊外径请注明）
◆保护管材质：紫铜或不锈钢304，321其它材质请注明
◆热电阻接线：二线制接线，三线制接线
◆热响应时间：T0.5≤10S(在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)。
◆热电阻最小置入深度：应不小于其保护管外径的5倍（特殊产品例外）。
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997及JB/T8623-1997标准。
端面热电阻工作原理
端面热电阻分为铂热电阻和铜热电阻两大类。热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分（感温元件）是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时，所测得的温度是感温元件所在范围内介质的平均温度。热电阻通常需要把电阻信号通过引线连接到显示仪表，记录仪表或计算机上。
端面热电阻安装图片

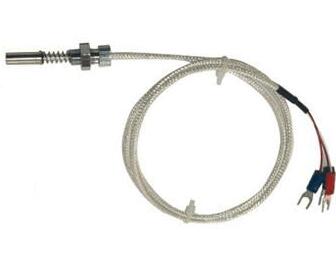

◆WZPM-201B固定螺纹压簧式端面热电阻（螺纹M10*1）
