WZPM-201S直柄式表面热电阻
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
表面热电阻简介：
表面热电阻分为手柄式，直柄式和固定式三种，有多种形状探头，专用于测量各种形状的固体介质表面温度、以及测量液体、气体和橡胶内部的温度，并可与型袖珍温度数字显示仪等显示仪表配套使用，因其使用范围广，不受物体表面形状限制，外形轻巧，携带方便等优点，上海自动化仪表三厂生产的WZPM-201S直炳式表面热电阻适合测量各种圆柱体、滚筒外壁的温度，如光滑的金属体、橡胶、塑料等工业部门。
WZPM-201S直柄式表面热电阻主要技术参数
◆测量范围：-200~200℃
◆分度号：Pt100
◆精度等级：B级0.30℃+0.005｜t｜可以为A级
◆保护管材质：不锈钢304，321其它材质请注明
◆热电阻接线：二线制接线，三线制接线
◆热响应时间：T0.5≤15S(在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)。
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997
表面热电阻工作原理
端面热电阻分为铂热电阻和铜热电阻两大类。热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分（感温元件）是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时，所测得的温度是感温元件所在范围内介质的平均温度。热电阻通常需要把电阻信号通过引线连接到显示仪表，记录仪表或计算机上

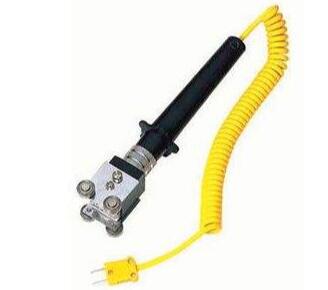

表面热电阻安装图片
WZPM-210S直柄式表面热电阻
