WRN-520/530直角形热电偶-上海自动化仪表三厂

产品简介：
      直角形热电偶可以直接测量各种工业生产过程中从0℃～800℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。上海自动化仪表三厂生产的WRN-520/530热电偶在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点，所以在工业生产过程中得到极为广泛的运用。

产品技术参数
◆测量范围：0-800℃
◆分度号：K分度
◆精度等级：I级( ±1.5℃或±0.004｜t｜) II级( ±2.5℃或±0.0075｜t｜)
◆热电偶类别：镍硅-镍硅
◆接线盒类型：WRN-520为防溅式接线盒 WRN-530为防水式接线盒
◆安装方式：活动法兰式
◆保护管直径：16mm
◆保护管材质：不锈钢304、321、316等
◆保护管插深：L=400-750mm
◆热响应时间：T0.5<80S(在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%所需要的时间，用T0.5表示)
◆热电偶公称压力：常压一般是指在保护管所能承受的静态外压而不破裂)
◆热电偶标称流速：0米/秒
◆热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999

产品工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

产品使用选型

型号举例：
WRN-530表示K分度活动法兰带防水式接线盒，直角形热电偶，可为双支。
WRE-530表示E分度活动法兰带防水式接线盒，直角形热电偶，可为双支。
WRN-520表示K分度活动法兰带防溅式接线盒，直角形热电偶，可为双支。
WRE-520表示E分度活动法兰带防溅式接线盒，直角形热电偶，可为双支。

产品安装图片

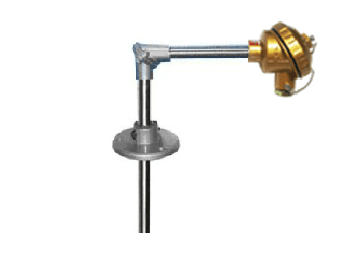

◆WRN-520直角形热电偶
防溅式接线盒 L1=L=400-750mm
活动法兰外径70mm中心距54mm

◆WRN-530直角形热电偶
防水式接线盒 L1=L=400-750mm
活动法兰外径70mm中心距54mm
