WREM,WRNM-102A手柄式平面表面热电偶
WREM,WRNM-102A手柄式平面表面热电偶简介
WREM,WRNM系列表面热电偶分手柄式和直柄式二种手杆，有多种形状探头，专用于测量各种形状的固体介质表面温度、以及测量液体、气体和橡胶内部的温度，并可与上海自动化仪表三厂生产的XMX型袖珍温度数字显示仪等显示仪表配套使用，因其使用范围广，不受物体表面形状限制，外形轻巧，携带方便等优点，所以被广泛应用在纺织、印染、塑料、橡胶等工业部门。
主要技术参数及特点
◆测量范围：0-600℃（400℃以上可以连续工作1分钟，400℃以下可以连续工作3分钟）
◆分度号：E分度，K分度
◆精度等级：Ⅱ级（±2.5℃或±0.0075｜t｜）也可以为Ⅰ级
◆热电偶类别：E分度为镍铬-铜镍，K分度为镍铬-镍硅
◆热响应时间：（T0.5<10S）在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆保护管材料：不锈钢（304或321）
◆热电偶绝缘电阻：元件与外壳的绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的绝缘值应≥20MΩ。
◆主要特点：探头端部装有凸起的圆柱体，保证被测物体与带状测温元件间的接触距离，有效的防止了测温元件的损坏，探头适合测量铸模、平面、墙面、玻璃器皿、磨具、轴承以及其它静止的固体表面温度。
◆执行标准：JB/T9238-1999
热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
热电偶安装图片

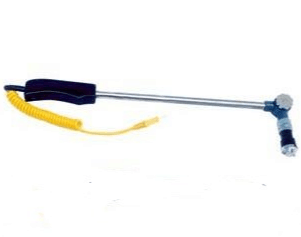

◆WREM,WRNM-102A手柄式平面表面热电偶（插座式）
