WRNR-01化工用焊接式锥形套管热电偶
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
化工用焊接式锥形套管热电偶简介：
本系列产品包括统设型热电偶热电阻和引进美国罗斯蒙特技术生产的铂电阻，用于高温高压的热套式热电偶和用于合成塔、油罐的多对多点式热电偶等产品，上海自动化仪表三厂生产的WRNR-01化工用焊接式锥形套管热电偶，采用防水接线盒，适合石油化工的环境要求，固定螺纹和法兰标准符合JB/T5219-91和JB/T5583-91的要求，固定法兰除符合上述标准的同时，还增加了B型、C型和D型三种不同的焊接方法，来满足不同用户的需要。
WRNR-01化工用焊接式锥形套管热电偶主要技术参数
◆测量范围：0-600℃
◆分度号：K分度
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-镍硅
◆保护管材质：不锈钢304，321，316，316L
◆保护管插深：100mm
◆热响应时间：T0.5<75S（在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示）。
◆热电偶公称压力：≤29.40MPa（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热电偶流速：≤100m/s
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999
化工用热电偶工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
化工用热电偶型号举例
WRNR-01表示K分度带防水接线盒焊接式锥形套管化工用热电偶
WRNR2-01表示K分度带防水接线盒焊接式锥形套管双支化工用热电偶
WRER-01表示E分度带防水接线盒焊接式锥形套管化工用热电偶
WRER2-01表示E分度带防水接线盒焊接式锥形套管双支化工用热电偶
化工用热电偶安装图片

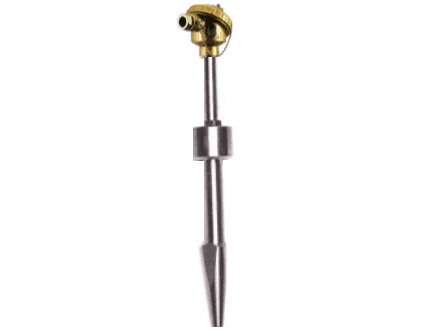

WRNR-01化工用焊接式锥形套管热电偶(套管V型)
