WRET-11电站锅炉炉壁热电偶
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
电站锅炉炉壁热电偶简介
上海自动化仪表三厂是测温仪表的专业生产厂，具有雄厚的设计力量和精湛的制造技术，本厂生产的WRET-11电站锅炉炉壁热电偶采用直径3-8mm的铠装热电偶做测温元件，连接紧固在带有不同曲面的不锈钢导热板上，可用于锅炉管壁、炉壁及其它圆柱体表面的温度测量。
WRET-11电站锅炉炉壁热电偶主要技术参数
◆测量范围：0-600℃
◆分度号：E分度
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆热电偶类别：镍铬-铜镍
◆保护管材质：不锈钢304、321、316等
◆保护管直径：3-8mm
◆保护管插深：L=2500-23000mm
◆热响应时间：接壳式为0.5-4秒，绝缘式为1-8秒
◆安装方式：三点焊接(A为焊接点处)或用M8螺钉固定
◆曲面尺寸：R=29或R=100
◆导热板尺寸：20*40mm
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：GB/T18404-2001
工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
型号举例：
WRNT-11表示K分度带补偿导线，导热块式电站锅炉炉壁热电偶，可为双支
WRET-11表示E分度带补偿导线，导热块式电站锅炉炉壁热电偶，可为双支
安装图片

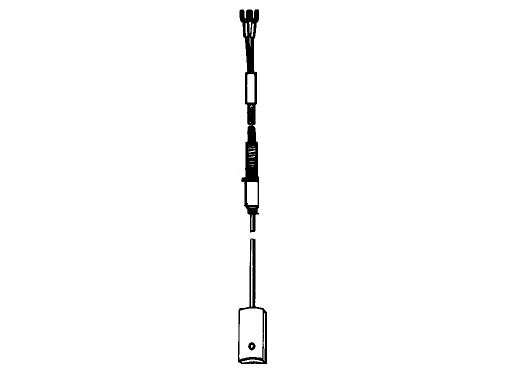

◆WRET-11电站锅炉炉壁热电偶
A为导热块焊接点处
L=2500-23000mm
