WZP-4312A固定法兰防水接线盒引进型热电阻
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
引进型热电阻简介：
工业用铂热电阻作为温度测量的变送器，通常用来和显示、记录、调节仪表配套，上海自动化仪表三厂生产的WZP-4312A固定法兰防水接线盒热电阻采用引进测温元件，能直接测量各种生产过程中从-200℃～500℃范围内的液体、蒸汽和气体介质以及固体的表面温度。因其具有良好的电输出性能，所以可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。
WZP-4312A固定法兰防水接线盒引进型热电阻主要技术参数
◆测量范围：-200~500℃
◆分度号：Pt100
◆精度等级：A级 ±（0.15℃+0.002｜t｜），B级 ±（0.30℃+0.005｜t｜）
◆保护管直径：Φ8-12变径套管（特殊外径请注明）
◆保护管材质：不锈钢304，321，316，其它材质须注明
◆热电阻接线：三线制接线，四线制接线。
◆热响应时间：T0.5≤45S(在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)。
◆热阻阻公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电阻最小置入深度：应不小于其保护管外径的5倍（特殊产品例外）。
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997标准。
引进型热电阻结构原理
铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支元件两种规格，双支铂电阻可以同时输出二组相同电阻信号供使用，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合。
引进型热电阻安装图片

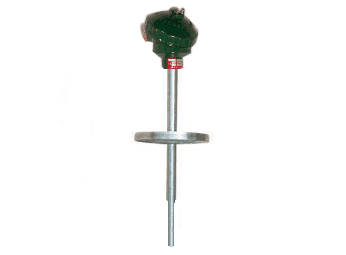

◆WZP-4312固定法兰防水接线盒引进型热电阻（法兰外径95 中心距65）
