产品简介
       可动卡套螺纹铠装热电偶可以直接测量各种工业生产过程中温度从0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度，具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，上海自动化仪表三生厂产的K分度铠装热电偶它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，亦可以作为装配式热电偶的感温组件。因其结构简单、制造方便、精度高、输出信号便于远传等优点，所以被广泛用于各种工业生产过程中的温度测量。

可动卡套螺纹铠装热电偶WRNK-381/382产品技术参数
◆测量范围：0-800℃
◆分度号：K分度
◆热电偶类别：镍铬-镍硅
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±2.5℃或±0.0075｜t｜）
◆接线盒形式：小接线盒式
◆安装方式：可动卡套螺纹
◆热电偶直径：Φ3~Φ8mm（小于3mm订购时请注明）
◆热电偶插深：L=100~25000mm
◆热电偶材质：不锈钢304、321、316、2520等
◆热响应时间：绝缘式T0.5=0.5~8S（在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，用T0.5表示）
◆绝缘电阻：在环境温度为20±15℃相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于1000MΩ.m试验电压为直流500V
◆执行标准：GB/T18404-2001

产品工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端或冷端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。

产品使用选型

型号举例：
WRNK-381 表示K分度可动卡套螺纹带小接线盒，绝缘式铠装热电偶，可为双支
WRNK-382 表示K分度可动卡套螺纹带小接线盒，接壳式铠装热电偶，可为双支
WREK-381 表示E分度可动卡套螺纹带小接线盒，绝缘式铠装热电偶，可为双支
WREK-382 表示E分度可动卡套螺纹带小接线盒，接壳式铠装热电偶，可为双支
WRCK-381 表示T分度可动卡套螺纹带小接线盒，绝缘式铠装热电偶，可为双支
WRCK-382 表示T分度可动卡套螺纹带小接线盒，接壳式铠装热电偶，可为双支

产品安装图片

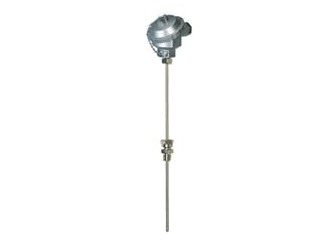

◆WRNK-381可动卡套螺纹铠装热电偶
 d=3-8mm L=100-25000mm 绝缘式
可动卡套螺纹M16*1.5或根据需要
