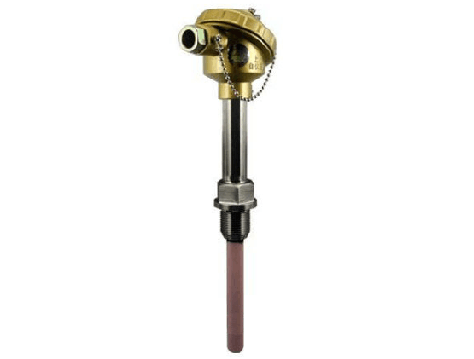

WRR-231固定螺纹B型双层刚玉铂铑热电偶
厂家：上海自动化仪表三厂
厂家：上海自动化仪表三厂
◆测量范围：0-1600℃
◆分度号：B分度
◆精度等级：Ⅰ级（±1.5℃或±0.0025｜t｜）
◆热电偶类别：铂铑30-铂铑6
◆接线盒类型：防水式接线盒
◆安装方式：固定螺纹式
◆保护管材质：直径25mm刚玉管
◆保护管插深：l=100-1200mm
◆热响应时间：T0.5<360S(在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示)
◆热电偶公称压力：常压(一般是指在室温情况下保护管所能承受的静态外压而不破裂)
◆热电偶标称流速：无
◆热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999
产品简介
WR系列装配式铂铑热电偶是温度测量仪表中常用的测温元件，上海自动化仪表三厂生产的WRR-231固定螺纹装配式铂铑热电偶可以直接测量各种工业生产过程中从0℃～1600℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点，所以在工业生产过程中得到极为广泛的运用。
产品工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
产品使用选型
型号举例：
WRR-230表示B分度固定螺纹带防水式接线盒，保护管直径16mm的双铂铑装配式热电偶，可为双支。
WRR-231表示B分度固定螺纹带防水式接线盒，保护管直径25mm的双铂铑装配式热电偶，可为双支。
WRR-220表示B分度固定螺纹带防溅式接线盒，保护管直径16mm的双铂铑装配式热电偶，可为双支。
WRR-221表示B分度固定螺纹带防溅式接线盒，保护管直径25mm的双铂铑装配式热电偶，可为双支。
产品安装图片
WRR-231固定螺纹装配式铂铑热电偶
d=25mm L=l+150mm
固定螺纹M27*2、G3/4等
